QD560數控工具磨床
數控工具磨床
2021-03-16 15:33:29
| 產品亮點 | 主要參數 |
機床介紹

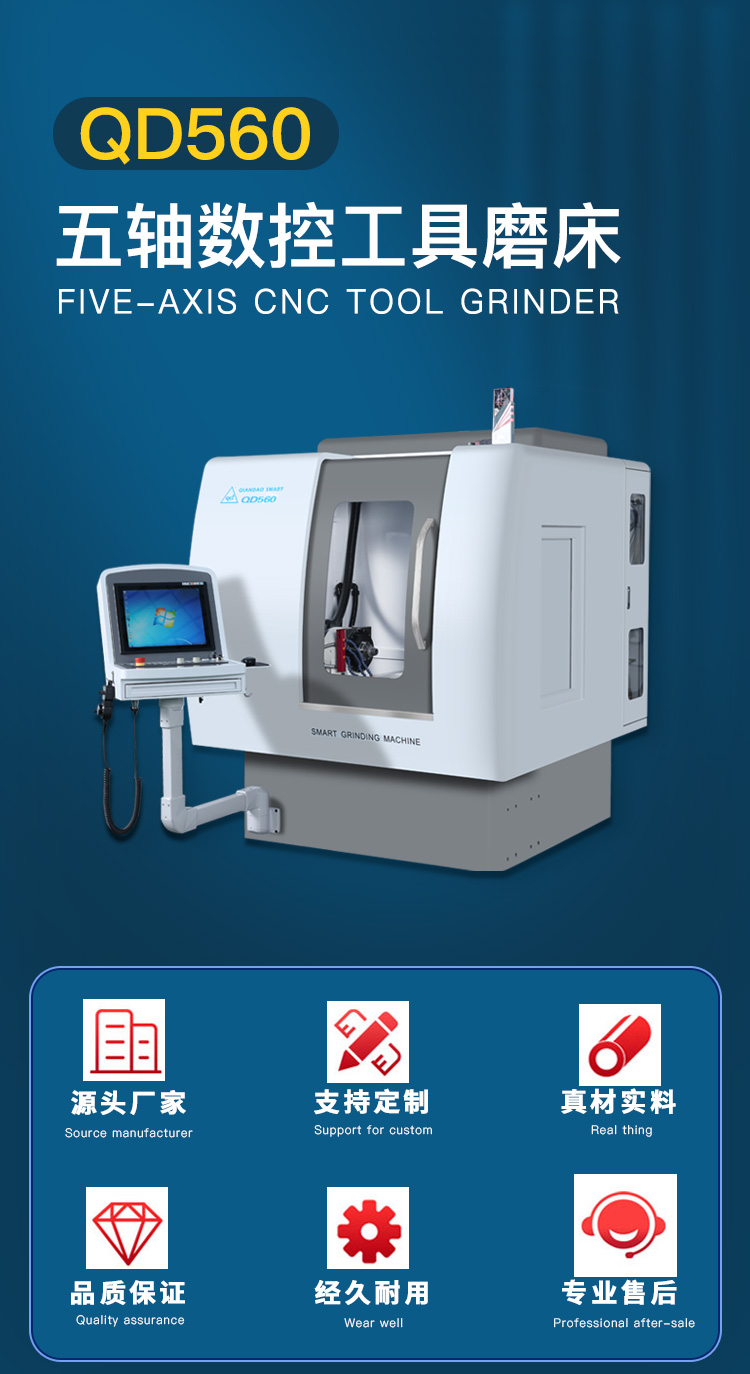

QD560是千島公司研發的五軸五聯動數控工具磨床，是一款高性價比刀具磨床，適用于生產或修磨各類銑削類刀具、鉆削類刀具、成形刀具等。機床造型簡潔，人機界面友好，天然大理石構件，穩定性好。
|
數控系統 |
新代210MA-5E |
夾頭夾緊工件范圍 |
3~20mm
|
|
最大加工工件直徑 |
Φ3~12mm 盤類≤Φ200 mm |
磨頭擺動額定轉速(C軸) |
30rpm |
|
磨削最大工件長度 |
170mm |
C軸旋轉范圍 |
|
|
最大加工工件槽深 |
10mm |
工件主軸中心高 |
150mm |
|
最大工件重量 |
10Kg |
工件主軸徑向跳動 |
≤0.005mm |
|
磨頭最大功率(直驅電主軸) |
11KW /22KW |
磨頭主軸徑向跳動 |
≤0.005mm |
|
砂輪尺寸(CBN/金剛石) |
Φ50～Φ200mm |
氣缸推力范圍 |
700-800kg |
|
磨頭主軸轉速(變頻調速) |
1000-6000rpm |
直線軸分辨率 |
0.00lmm |
|
磨頭垂直升降行程(Z軸) |
360(-100/+260)mm |
旋轉軸分辨率 |
0.00l° |
|
工作臺行程X軸/Y軸 |
X：450 / Y：590 |
電源 |
AC 380V 50HZ三相 |
|
直線軸快速移動速度 |
15m/min |
機床總功率 |
20KW/32KW |
|
工件主軸轉速(A軸) |
200rpm |
機床重量 |
4T |
|
A軸旋轉范圍 |
∞ |
電源 |
AC 380V 50HZ 三相 |
|
自動夾緊工件范圍 |
3~20mm |
|
|
