產品特點：

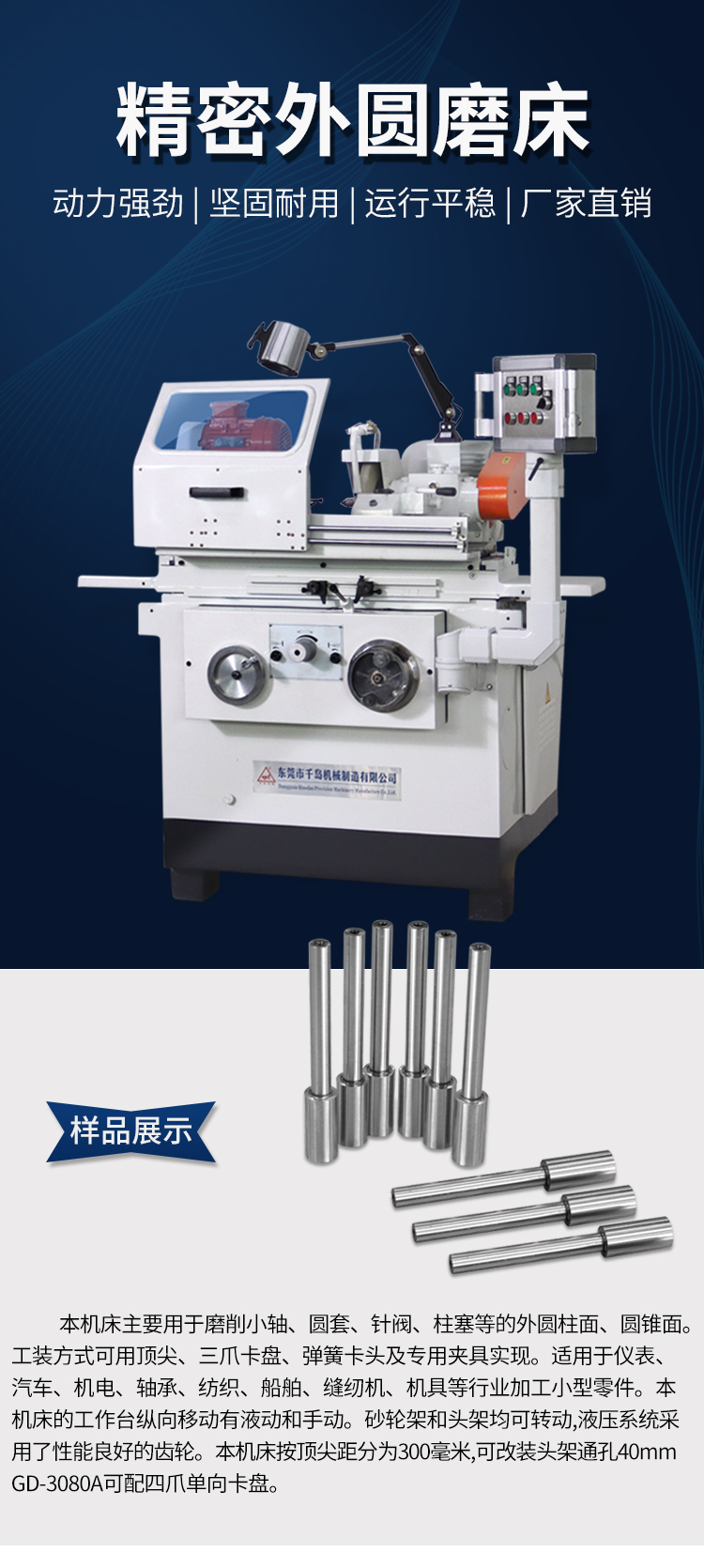

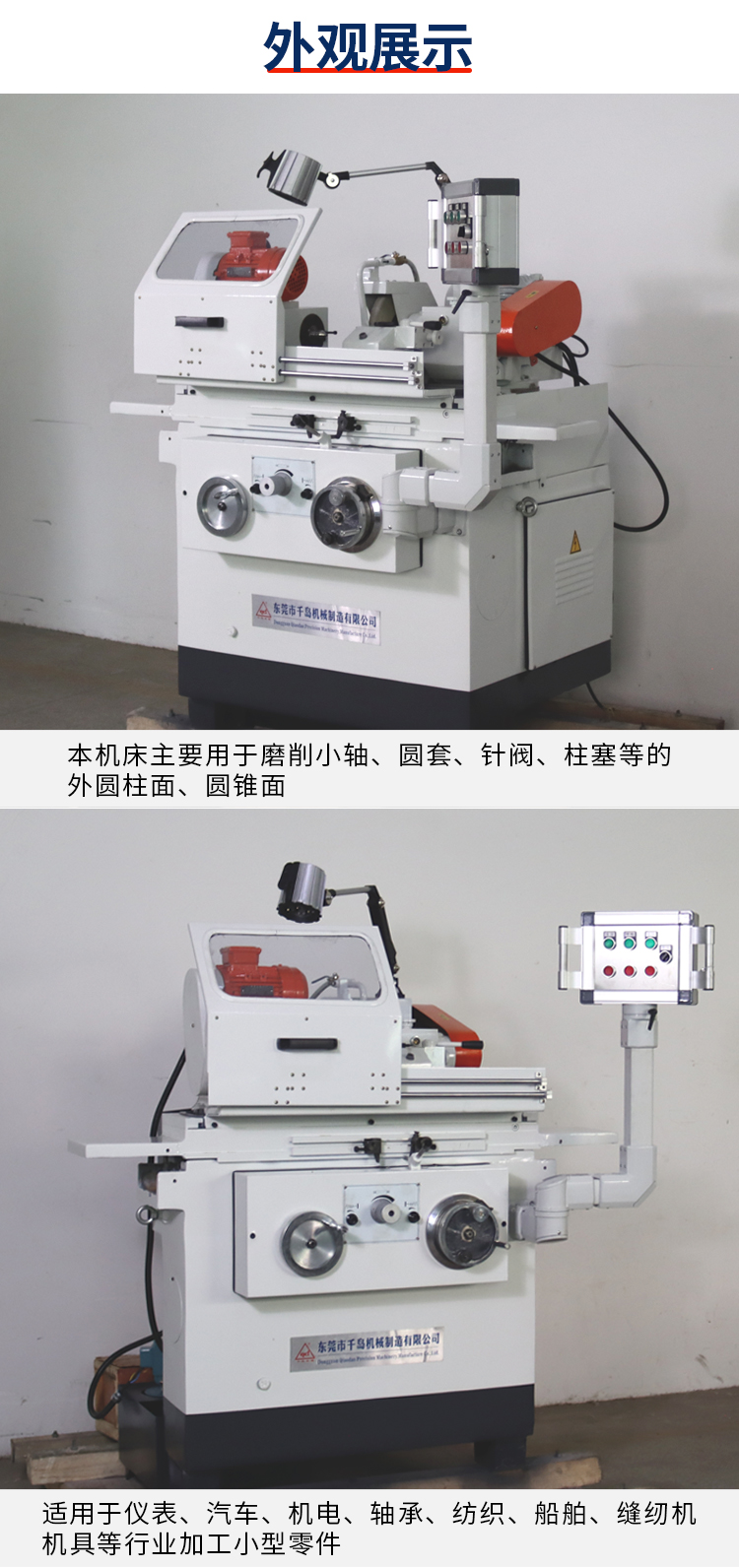

本機床主要用于磨削小軸、圓套、針閥、柱塞等的圓柱面、圓錐面;
工裝方式可用、三爪卡盤、彈簧卡頭及專用夾具實現；
適用于儀表、汽車、機電、軸承、紡織、船舶、縫紉機、機具等行業加工小型零件；

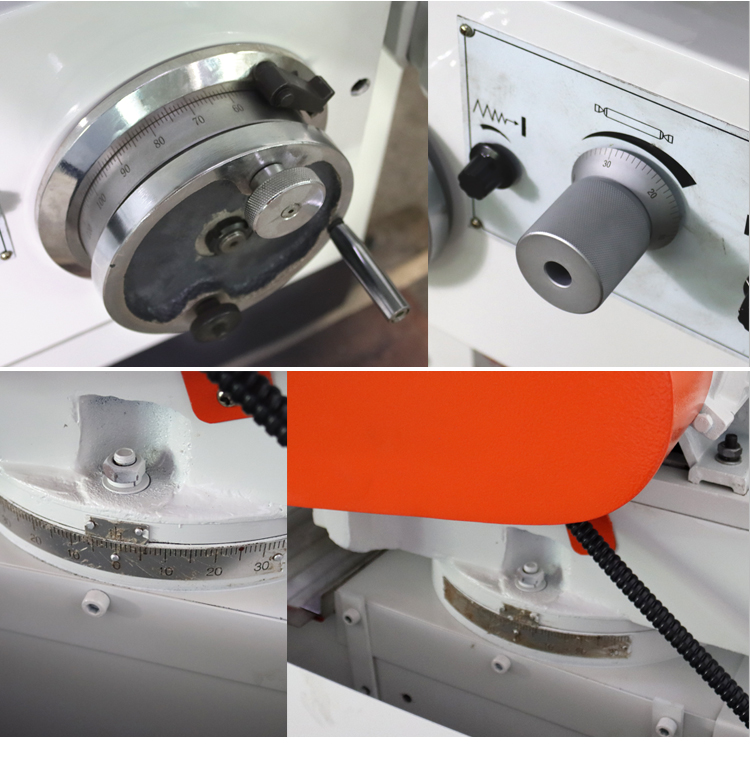

本機床的工作臺縱向移動有液動和手動，砂輪架和頭架均可轉動，液壓系統采用了性能良好的齒輪；
本機床適合于工具、機修車間及中小批量生產的車間適用；
本機床按距分為300毫米。
主要參數
|

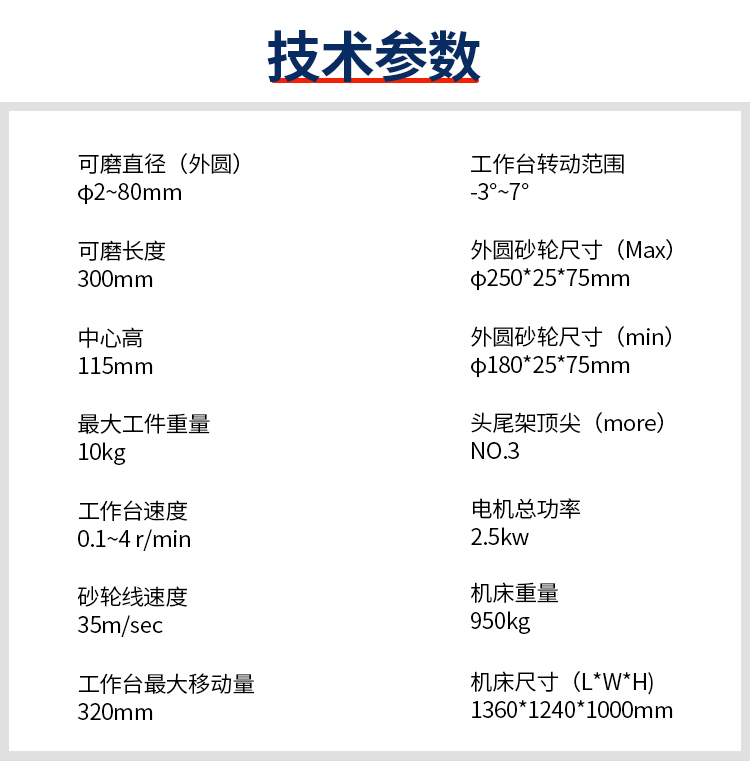

技術參數
|

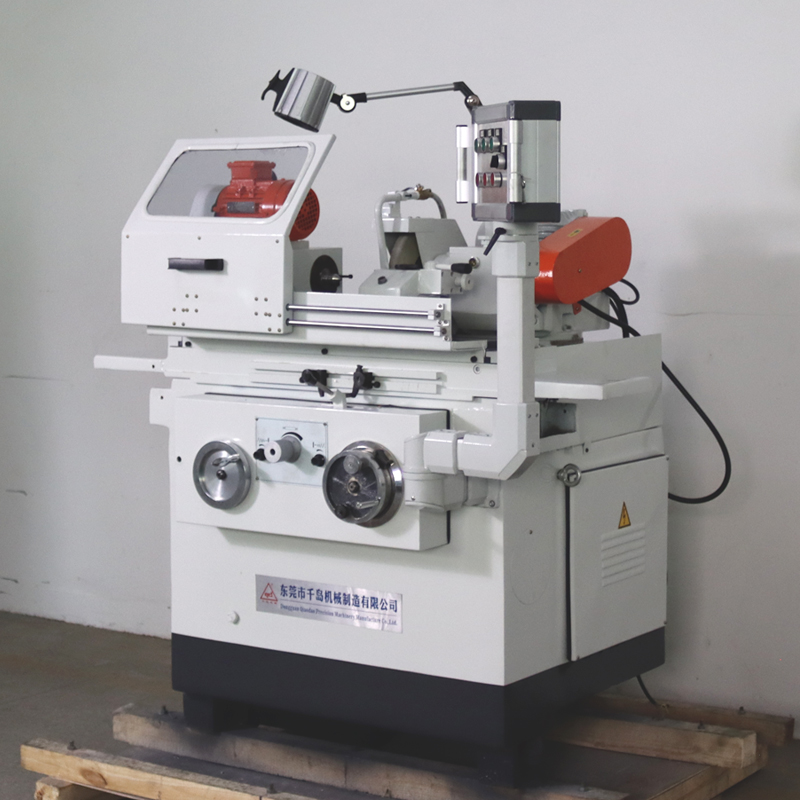

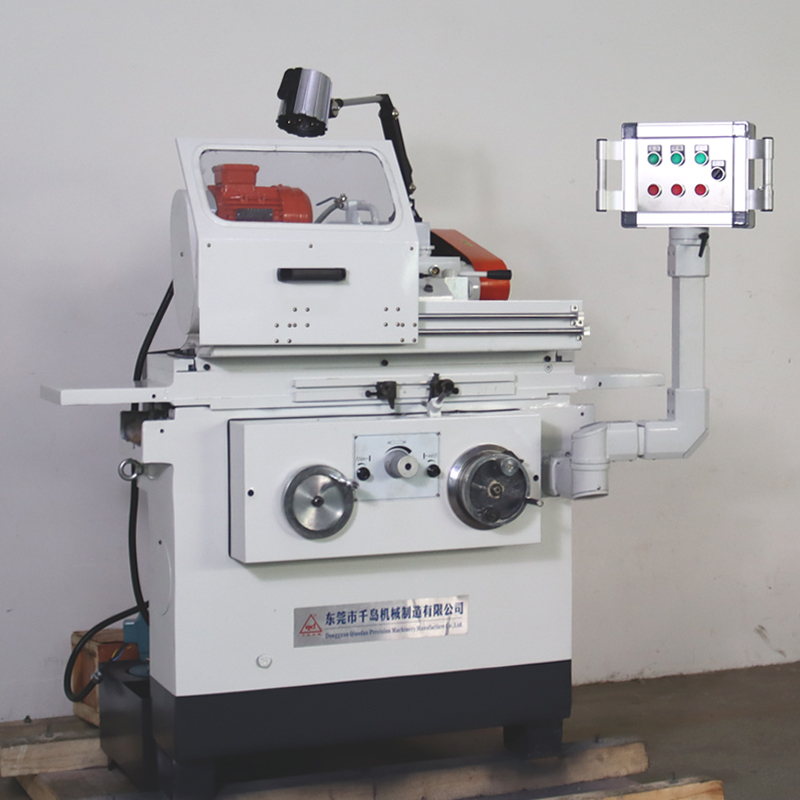

GD-3080A外圓磨床
|
|
可磨直徑(外圓/內圓)
|
Φ2-Φ80mm
|
|
可磨長度(外圓/內圓)
|
300mm
|
|
中心高
|
115mm
|
|
最大工件重量
|
10kg
|
|
工作臺速度
|
0.1~4m/min
|
|
砂輪線速度
|
35m/sec
|
|
工作臺最大移動量
|
320mm
|
|
工作臺轉動范圍
|
-3°~+7°
|
|
外圓砂輪尺寸
|
MaxΦ250x25xΦ75mm MinΦ180x25xΦ75mm
|
|
內圓主軸轉速
|
-----
|
|
頭尾架頂尖
|
NO.3 morse
|
|
機床外型尺寸(長x寬x高)
|
1360x1240x1000mm
|
|
機床重量
|
950kg
|
|
電機總功率
|
2.5kw
|
|
主要附件
|
數量
|
|
冷卻液箱
|
1套
|
|
砂輪壓緊盤
|
1套
|
|
支點底座
|
3件
|
|
砂輪修整器
|
1套
|
|
砂輪平衡軸
|
1套
|
|
合金頂尖
|
2件
|
|
砂輪平衡架
|
1套
|
|
特殊附件
|
數量
|
|
圓弧修整器
|
1套
|
|
閉式中心架
|
1套
|
|
工作精度
|
|
|
圓度（外圓/內圓）
|
0.002/0.005mm（O.D/I.D）
|
|
表面粗糙度（外圓/內圓）
|
Ra0.25/0.63μm（O.D/I.D）
|
